Les tableaux RMSYS sont utilisés pour les réseaux électrique de distribution secondaire C13200 moyenne tension, publiques ou privées, avec des tensions allant de 12 jusqu’à 24kV.
Ils peuvent être employés en particulier pour les lignes électriques ainsi qu’avec les transformateurs sur les réseaux en boucle.

Le tableau RMSYS est constitué par un monobloc divisé en unités fonctionnelles intégrées.
L’enveloppe, en acier inoxidable, est complètement scellée, elle contient les dispositifs de commutation et tous les éléments actifs.
Les combinaisons possibles d’interrupteurs à trois positions (fermé, ouvert, mise à la terre) avec disjoncteurs sous vide ou fusibles assurent la protection des transformateurs et/ou des lignes en sortie.
Chacune unité contient un compartiment de raccordement de câbles HTA.

Le monobloc en acier inoxidable est équipé d’une valve de sureté qui intervient dans le cas de surpressions internes, selon les normes IEC 62271-1 ; la pression est surveillée par un manomètre dédié visible sur la face avant.
Le système est conforme aux Normes IEC annexe EE, concernant les systèmes à pression scellée. Il est également en accord avec la nouvelle norme HN 64 S 52 qui garanti une isolation intégrale de l’ensemble afin de disposer d’un l’appareillage insensible à l’environnement.
Un très large choix du schéma unifilaire nous permet plusieurs possibilités à l’installation, et permet une évolution future du tableau monobloc (version extensible).

Cellules moyenne tension MHTI

RMSYS I-I-F

Type avec Fusibles

Cellules moyenne tension de marque MHTI protection par interrupteur-fusibles combiné MHTI

RMSYS I-I-V

Type avec Disjoncteur sous vide

Bloc de cellules moyenne tension avec disjoncteur sous vide avec TC et relais autoalimenté RMSYS MHTI
Interrupteur sur Cellules Haute et moyenne Tension MHTI-RMSYS

Interrupteur

L’appareil peut avoir trois positions : fermé, ouvert et mise à la terre. Il est doté d’un système de verrouillage qui prévient efficacement les manoeuvres incorrectes. La commande peut être motorisée.

Disjoncteur sous vide sur des Cellules Haute et moyenne Tension MHTI-RMSYS

Disjoncteur sous vide

Composé par trois chambres de coupure sous vide fonctionnant simultanément par une commande située sur la face avant du panneau.
La commande peut être motorisée.

Transformateur pour courant de fonctionnement des Cellules Haute et moyenne Tension MHTI-RMSYS

Transformateurs de courant

Ils fournissent au relais le signal de courant à élaborer et l’énergie nécessaire pour alimenter soit le relais soit le déclencheur d’ouverture. Ils peuvent avoir un courant primaire de 50A, 100A ou 150A.

Puit de fusibles sur Cellules Haute et moyenne Tension MHTI-RMSYS

Puit de fusibles

Supérieur à 1250 kVA, le disjoncteur sous vide est très fortement préconisé.

Bornes embrochables sur Cellules Haute et moyenne Tension MHTI-RMSYS

Bornes embrochables

Bornes embrochables de type “C” conformes aux Normes CEI EN 50181 (630A 20kA-3s boulloné M.16).

Relais de protection sur Cellules Haute et moyenne Tension MHTI-RMSYS

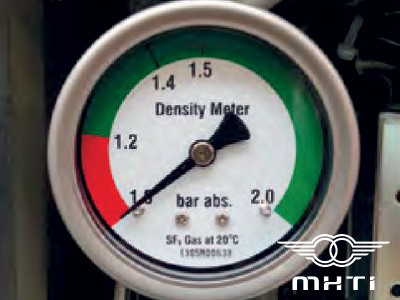

Manomètre

La pression à l’intérieur de l’enveloppe est surveillée par un manomètre spécial visible sur la face avant.

Relais de protection sur Cellules Haute et moyenne Tension MHTI-RMSYS

Relais de protection

Voir la description détaillée sur la plaquette (à télécharger ci-dessous).

Connecteurs pour extension sur Cellules Haute Tension MHTI-RMSYS

Connecteurs pour extension

Nous pouvons, sur demande, vous disposer toutes les unités pour une extension soit à droite soit à gauche. Des accessoires appropriés sont fournis pour permettre le couplage des modules.
