Dans les compartiments barres sont assemblés les trois barres principales. Ce compartiment barres est complètement séparé du compartiment équipements principaux, cela permet l’accès à ce dernier en totale sûreté même avec les barres principales en tension, selon la classification LSC2A.
Les barres principales peuvent travailler à 400-630-1250A.

Ce compartiment est utilisé pour placer les équipements auxiliaires pour la commande et le contrôle comme le relai de protection, les boutons de commande, les lampes de signalisation, plaques à bornes pour connexion, facilité d’accès pour les installateurs…

Les interrupteurs série IM6, avec enveloppe en résine époxy, utilisent le gaz SF6 comme diélectrique pour l’isolement. Sa position à l’intérieur de la cellule crée une séparation entre le compartiment barres et celui des équipements principaux.
L’appareillage peut avoir trois positions : fermé, ouvert et mise à la terre. Un système de verrouillage prévient les fausses manoeuvres.

Ils sont pourvus de simples enroulements primaires et un ou deux enroulement(s) secondaire(s), en fonction de l’utilisation souhaitée.
Caractéristiques conforment aux normes IEC 60044-1/2.

L’interrupteur de mise à la terre est verrouillé mécaniquement avec l’interrupteur en charge.
Il fournit la mise à la terre du câble entrant/sortant, permettant l’accès au compartiment équipements principaux en toute sécurité.

A l’intérieur du compartiment se trouvent le disjoncteur sous vide, les transformateurs de mesure, le sectionneur de terre et les autres équipements principaux, ainsi que les câbles de moyenne tension pour la connexion des appareillages extérieurs.
Les verrouillages mécaniques et à clé garantissent que l’accès au compartiment se produit seulement après avoir terminé les manoeuvres nécessaires pour les mesures de sécurité.

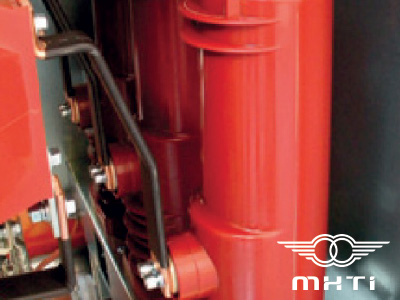

Les disjoncteurs de moyenne tension sous vide sont réalisés avec une technique de construction à pôles séparés.
A l’intérieur de chaque pôle se trouve une ampoule sous vide qui, grâce à un processus de production particulier, est incorporée dans la résine directement dans la phase de moulage, améliorant la tenue diélectrique.
